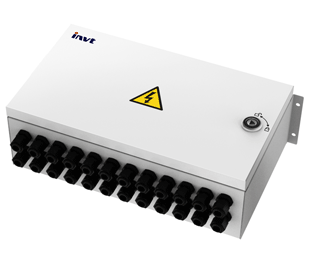

JTPV 智能光伏匯流箱

產品描述：
在線訂購

iMars JTPV系列智能光伏匯流箱是為光伏發電系統的多路輸入串列匯流應用而設計，集匯流、檢測、監控和保護于一體，實現多路光伏串列與逆變器之間安全、可靠、方便的連接。JTPV系列智能光伏匯流箱可與iMars逆變器配套使用，形成一個整體安裝，也可作為一個部件單獨安裝使用

* 兩路輸出，可與兩路MPPT輸入的逆變器直接對接。

* 可對支路電流、匯總電壓和運行狀態進行智能監控。

* 支持接收智能電網調度信號。

* 提供外接的12V 100mA輔助電源接口為用戶的系統拓展提供支持。

* 智能防逆流功能可選。

* 集成直流防雷模塊和直流熔斷器，增加更多的逆變器輸入保護。

* 擴展模擬量輸入檢測接口，支持接入環境監測儀。

* 可用本地監控軟件（PhoneExpert和WinExpert）進行分時段限功率設置。

* 通用的RS485通訊端口，全面兼容光伏發電系統內外部通訊。

	JTPV-CB6	JTPV-CB8	JTPV-CB10
電氣參數
輸入路數	6	8	10
最大輸入直流電壓(V)	1000
最大輸出直流電流(A) ×輸出路數	30x2	40x2	50x2
輸入端子型號	M16
輸出端子型號	M16
檢測功能	支路輸入電流，總輸出電壓，防雷器狀態
通信方式	RS485
通信協議	MODBUS-RTU
供電方式	內部自供電
測量精度	2%額定值（每路額定按10A算）
擴展模擬量輸入	4~20mA電流輸入5路
環境參數
防護等級	IP65
工作溫度	-25℃~+70℃
相對濕度	≤99%，無冷凝
最高海拔	4000m
保護參數
熔斷器	15A
熔斷器數量	6	8	10
防雷器	Ⅱ級
通信防雷	集成
上位機通訊口防雷	不設置
機械參數
體積 (H x W x D mm)	380 x 280 x 140
重量 (kg)	<10
安裝方式	M5螺栓固定
