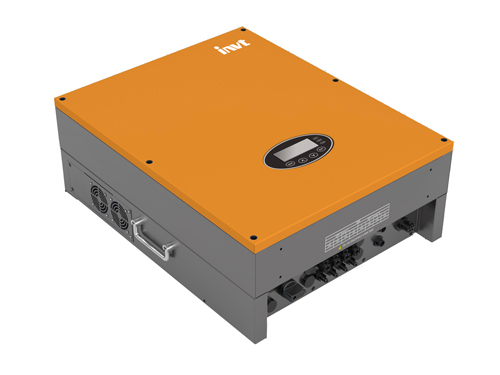

BG12-17KW 光伏逆變器

產品描述：
在線訂購

iMars BG系列三相光伏并網逆變器采用先進的T型三電平拓?fù)渑cSVPWM（空間矢量脈寬調制）相結合的技術，為分布式光伏發電系統和大型地面光伏電站提供更多靈活的系統解決方案。

* 獨立雙MPPT（最大功率點跟蹤），支持兩組不同輸入功率，單組最大輸入功率允許達到直流總功率的60%。

* 在輸入電壓及輸出功率全范圍內都具備高效、穩定的性能。

* 最高轉換效率達到98.3%。

* 寬輸入電壓范圍，適應更多的面板類型以及組串配置方式。

* BUS電容采用先進的薄膜電容，產品設計采用最先進的熱仿真技術，提升產品壽命。

* 可集成一體式直流智能匯流箱和浪涌保護功能，增加系統方案靈活性，降低系統成本。

	BG12KTR	BG15KTR	BG17KTR
輸入側 (DC)
最大直流電壓 (V)	1000
啟動電壓 (V)	200
最小工作電壓 (V)	180
MPPT 工作電壓范圍（V）/額定電壓 (V)	180- 800/610V
滿載功率電壓范圍 (V)	350 - 800	400 - 800	400 - 800
MPPT數 / 每組 MPPT可接入組串?dāng)?shù)	2/4 or 2/2 (可集成直流匯流箱)
最大直流輸入功率 (W)	12500	15600	17500
每組MPPT最大輸入電流(A) MPPT數	19x2	21x2	23x2
直流開關	集成
輸出側 (AC)
額定功率 (W)	12000	15000	17000
最大交流輸出電流 (A)	20	24	28
額定輸出電壓（電網電壓范圍）	3/PE, 230/400V, (320~460V); 3/PE,220/380V, (320~460V) According to VDE0126-1-1, VDE-AR-N4105, CQC, G59/3,C10/11, AS4777/3100.
額定輸出頻率（電網頻率范圍）	50Hz (47~51.5Hz) / 60Hz (57~61.5Hz) According to VDE0126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100.
功率因數	-0.8~+0.8 (可調節)
諧波失真	< 3% (額定功率)
交流輸出	三相 (L1, L2, L3, PE)
系統
冷卻方式	智能風冷
最高效率	98.20%	98.30%	98.30%
歐洲效率	97.60%	97.80%	97.80%
MPPT 效率	99.90%
防護等級	IP65
夜間損耗	<0.5W
隔離方式	無變壓器隔離
運行環境溫度	-25℃~+60℃（超出45℃自動降額）
相對濕度	0~95%，無冷凝
保護功能	輸入過壓保護，直流絕緣監控，直流監控，接地故障監控，電網監控，孤島保護，過壓保護和短路保護等
噪音	< 50dB
顯示與通信
顯示	3.5 寸 LCD 顯示, 支持背光顯示
系統語言	中文, 英語, 德語,荷蘭語
操作方式	集成
通信方式	RS485 (標配); WiFi, 以太網 (選配)
機械參數
體積 (H x W x D mm)	480x610x204
重量	38
安裝方式	壁掛安裝
其它
直流輸入端子	MC4防水端子
認證標準	VDE0126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100. EN61000-6-1:4, EN61000-11:12; IEC62109-1:2010, PEA
質保（年）	5
