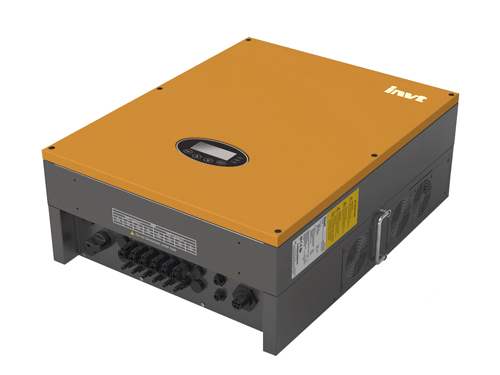

BG20-33KW 光伏逆變器

產品描述：
在線訂購

iMars BG系列三相光伏并網逆變器采用先進的T型三電平拓?fù)渑cSVPWM（空間矢量脈寬調制）相結合的技術，為分布式光伏發電系統和大型地面光伏電站提供更多靈活的系統解決方案。

* 獨立雙MPPT（最大功率點跟蹤），支持兩組不同輸入功率，單組最大輸入功率允許達到直流總功率的60%。

* 在輸入電壓及輸出功率全范圍內都具備高效、穩定的性能。

* 最高轉換效率達到98.6%。

* 寬輸入電壓范圍，適應更多的面板類型以及組串配置方式。

* BUS電容采用先進的薄膜電容，產品設計采用最先進的熱仿真技術，提升產品壽命。

* 可集成一體式直流智能匯流箱和浪涌保護功能，增加系統方案靈活性，降低系統成本。

* 提供外接的12V 100mA輔助電源接口為用戶的系統拓展提供支持。

* 交流輸出功率1~100%連續可調。

* 支持無功功率調節，功率因數從超前0.8到滯后0.8可調。

* 多種通訊模式可選，包括RS485、以太網、WIFI，適用電腦、手機或互聯網等多種監控平臺。

	BG20KTR	BG25KTR	BG30KTR	BG33KTR
輸入側 (DC)
最大直流電壓 (V)	1000
啟動電壓 (V)	300
最小工作電壓 (V)	280
MPPT工作電壓范圍 (V)/ 額定電壓 (V)	280 - 800/610V
滿載功率電壓范圍 (V)	450 - 800	480 - 800	480 - 800	500-800
MPPT數/每組MPPT可接入組串?dāng)?shù)	2/4 or 2/2
最大直流輸入功率 (W)	20800	26000	31200	36000
每組MPPT最大輸入電流 (A) x MPPT數	25x2	30x2	33x2	33x2
直流開關	集成
輸出側 (AC)
額定功率 (W)	20000	25000	30000	33000
最大交流輸出電流 (A)	32	40	48	48
額定輸出電壓（電網電壓范圍）	3/N/PE,230/400V, (320~460V); 3/N/PE,220/380V, (320~460V)
額定輸出頻率（電網頻率范圍）	50Hz (47~51.5Hz) / 60Hz (57~61.5Hz) 符合VDE0126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100, PEA
功率因數	-0.8~+0.8 (可調節)
諧波失真	< 3% (額定功率)
交流輸出	三相 (L1, L2, L3, N, PE)
系統
冷卻方式	智能風冷
最高效率	98.40%	98.40%	98.50%	98.50%
歐洲效率	98.00%	98.00%	98.00%	98.10%
MPPT效率	99.9%
防護等級	IP65
夜間損耗	<0.5W
隔離方式	無變壓器隔離
運行環境溫度	25℃~+60℃（超過45℃自動降額）
相對濕度	0~95%, 無冷凝
保護功能	直流絕緣監控，直流監控，接地故障監控，電網監控，孤島保護，過壓保護和短路保護等
噪音	< 50dB
顯示與通信
顯示	3.5寸LCD顯示，支持背光顯示
系統語言	中文，英文，德語，荷蘭語
操作按鍵	集成
通訊方式	RS485（標配），WiFi、以太網（選配）
機械參數
體積 (H x W x D mm)	660x525x220
重量	52
安裝方式	壁掛式安裝
其它
直流輸入端子	MC4
認證標準	TUV, CE, VDE0126-1-1, VDE-AR-N4105, G59/3,C10/11, TF3.2.1, AS4777/3100,CQC EN61000-6-1:4, EN61000-11:12; IEC62109-1:2010, PEA,ZVRT
質保（年）	5
